1943 Char VALENTINE Mk V

1943 CHAR VALENTINE Mk V



La conception du char remonte à 1938. La firme Vickers, est sollicitée pour développer un char d'accompagnement d'infanterie similaire au Matilda.
L'utilisation de composants du char Cruiser A 10 permit à Vickers de présenter rapidement son nouveau projet.
Tout en utilisant le même moteur et le même train de roulement, les concepteurs souhaitaient conserver le même rapport poids/puissance alors que l'épaisseur du blindage doublait.
Pour ce faire, il fut décidé de diminuer le volume de l'engin, en réduisant sa hauteur et sa largeur. Ce dernier choix devait se révéler une erreur à postériori lorsque la nécessité d'améliorer l'armement se fit sentir.
Du fait de cette réduction en largeur, la nouvelle tourelle ne pouvait être que biplace, solution peu satisfaisante et qui hypothéquait tout développement futur.
L'adoption du "char d'infanterie Mk III" se fit le 14 février 1938, jour de la St Valentin, qui donna par la même occasion un nom au nouveau char (selon la légende).

La version Mk V apparait en 1942. Elle est armée d'un canon de 57 mm qui remplace le canon de 40 mm devenu totalement obsolète à cette époque. Le 57 mm lui-même n'est plus à ce moment une arme des plus redoutables face aux blindés allemands.
Le montage de la nouvelle arme ne se fit pas sans difficultés et nécessita une modification totale de la tourelle et du masque de canon. Ultérieurement, l'installation d'un canon de 75mm obligea à réduire considérablement le blindage de la tourelle.

En mars 1943, le 5e Régiment de Chasseurs d'Afrique est équipé de chars anglais Valentine mark V. 62 exemplaires sont affectés aux 2e, 4e et 5e RCA.

Ces matériels seront remplacés dès le mois d'octobre par du matériel américain mais des photos d'engins immatriculés postérieurement à 1947 montrent que ce matériel est resté en service en Algérie bien après 1943.


  • Click to enlarge image 434004  photo ecpa.jpg

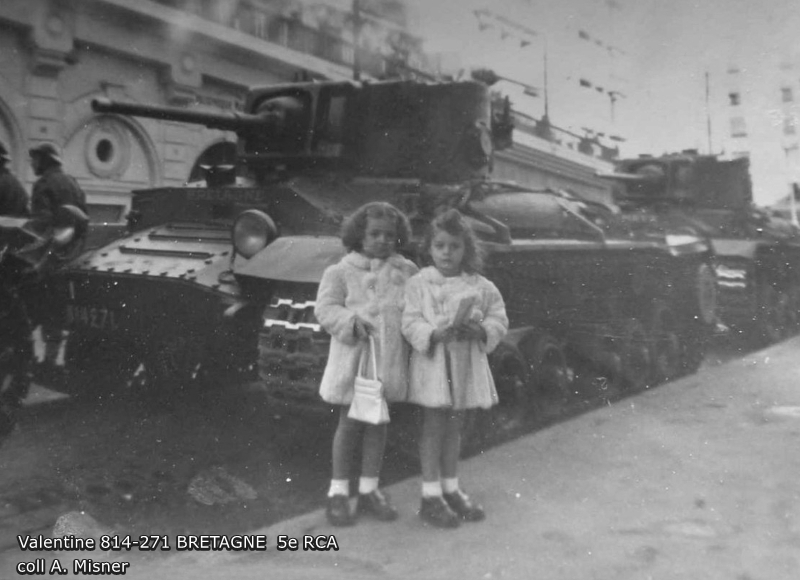

  • Click to enlarge image 814-271 bretagne 01.jpg
  • Click to enlarge image 814-272 verdun 01.jpg
  • Click to enlarge image conquerant 434030 photo ecpa.jpg
  • Click to enlarge image lorient photo ecpa.jpg

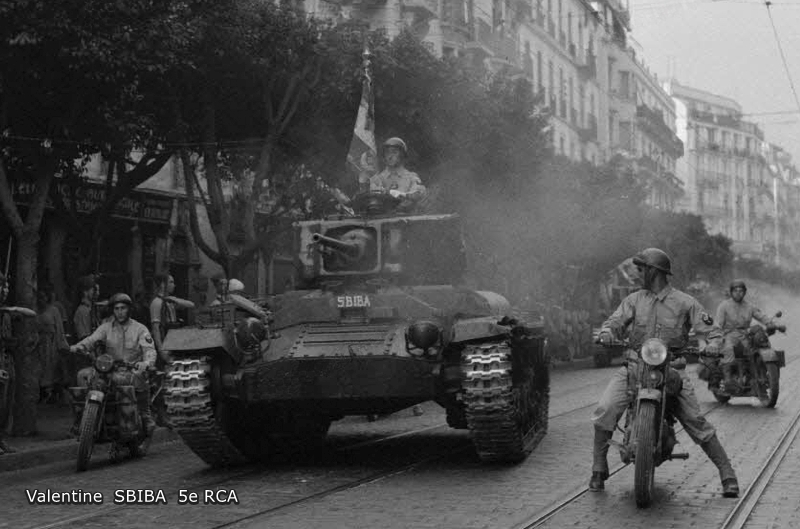

  • Click to enlarge image sbiba 01 5e rca.jpg

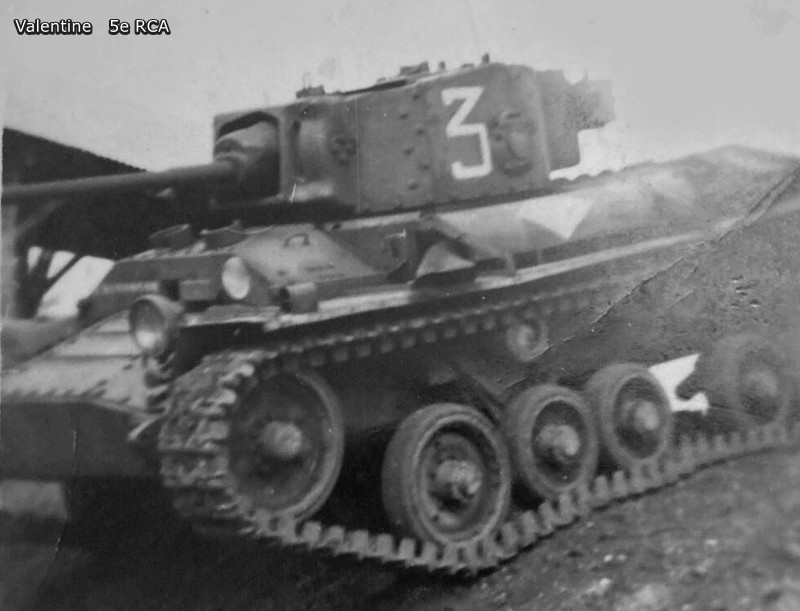

  • Click to enlarge image valentine 02.jpg
  • Click to enlarge image vengeance  22152.jpg
  • Click to enlarge image zaghouan  photo ecpa.jpg
  •



←RETOUR



1942 M 3 A3 Char léger

1942 M 3 A3 CHAR LÉGER

Développement du M 3 A1 (Stuart), le M 3 A3 se caractérise par une caisse aux flancs inclinés et une tourelle plus spacieuse.

A la leçon de l'expérience faite par les Anglais en Afrique du Nord, l'American Car and Foundry, producteur de cet engin blindé, définit un nouveau modèle M 3 A3 qui fut construit à 3 427 exemplaires. Ce char se distinguait de ses prédécesseurs (M 3, M 3 A1 à gyrostabilisateur, tourelle à commande hydraulique, armement latéral supprimé) par un châssis nouveau fait de tôles d'acier soudées. avec des trappes d'accès par le haut et non plus frontales, l'appareillage radio déplacé vers l'arrière de la tourelle, des filtres à sable, de meilleurs systèmes d'observation et de conduite, une dotation en munition plus importante.

L'appellation Stuart n'a jamais été employée dans l'armée française. Ce char et ses dérivés sont dénommés "chars légers" ou "light". Seuls les britanniques utilisaient le terme "Stuart" qui ne s'est jamais généralisé, à la différence du Sherman.

CARACTERISTIQUES TECHNIQUES
Armement :
1 Canon M 6 de 37 mm, 3 mitrailleuses MG Browning M1919 A4 de calibre .30
Dimensions :
Longueur : 4,50 m    Largeur : 2,46 m   Hauteur : 2,30 m
Poids : 14,7 tonnes
Protection : Maxi : 51 mm  Mini : 13 mm
Équipage : 4 hommes
Motorisation : Wright Continental W-670-9A 262 cv
Vitesse maximale : 58 km/h                 Autonomie : 120 km


Classement individuel des M 3 & M 5 identifiés.


  • Click to enlarge image alsace.jpg
  • Click to enlarge image austerlitz.jpg
  • Click to enlarge image austerlitz_2.jpg
  • Click to enlarge image austerlitz_3.jpg
  • Click to enlarge image austerlitz_4.jpg
  • Click to enlarge image flandres.jpg
  • Click to enlarge image iena_1.jpg
  • Click to enlarge image iena_2.jpg
  • Click to enlarge image iena_3.jpg
  • Click to enlarge image lorraine.jpg
  • Click to enlarge image m3a3_001.jpg
  • Click to enlarge image m3a3_002.jpg
  • Click to enlarge image m3a3_003.jpg
  • Click to enlarge image m3a3_004.jpg
  • Click to enlarge image m3a3_005.jpg
  • Click to enlarge image m3a3_006_ricm.jpg
  • Click to enlarge image m3a3_007_ricm.jpg
  • Click to enlarge image m3a3_008.jpg
  • Click to enlarge image m3a3_420710_ricm.jpg
  • Click to enlarge image m3a3_421084.jpg
  • Click to enlarge image m3a3_421102.jpg
  •



←RETOUR



1942 M 5 Char léger

1942 M 5 CHAR LÉGER



Successeur du char léger M 3 A3, le M 5 est un char de reconnaissance en dotation dans les unités blindées alliées.

A la leçon de l'expérience faite par les Anglais en Afrique, Cadillac, producteur de cet engin blindé, définit une nouvelle version. Elle devait avoir un blindage plus épais (jusqu'à 51 mm) et deux moteurs Cadillac V8. L'agencement intérieur de la caisse bénéficiait de la réduction d'encombrement des nouveaux groupes motopropulseurs. Le reste, tourelle, armement et train de roulement, demeurait inchangé. Cette version, appelée M 5, se distinguait extérieurement par un compartiment moteur un peu surélevé et par un blindage latéral vertical et non plus légèrement incliné comme celui du M 3 A3. Les caractéristiques de conduite se trouvaient très améliorées grâce à la boite automatique et à la souplesse accrue des moteurs.

La production du M 5, confiée à Cadillac et à Massey-Harris atteignit 2 074 exemplaires. Elle se poursuivit jusqu'en décembre 1942, époque de son remplacement sur les chaînes par le M 5 A1.

Dans les régiments blindés français, il compose généralement le 1er escadron.


Classement individuel des M 3 & M 5 identifiés.


  • Click to enlarge image m5_jupiter_01.jpg
  • Click to enlarge image m5_jupiter_02.jpg
  • Click to enlarge image m5_risque-tout-2.jpg
  • Click to enlarge image m5_x_01.jpg
  •



←RETOUR



1942 M 10 Tank Destroyer

1942  M 10 TANK DESTROYER



Basé sur le châssis du Sherman, le M 10 dispose d’un canon de 76mm très performant dans le domaine antichar. En contrepartie, le blindage incliné est réduit et la tourelle est à ciel ouvert. Pour réduire le délai nécessaire à sa mise en service, on adopta pour cet engin la mécanique, le moteur et le train de roulement du M 4 A2. Le M 10 est en 1944 un des rares engins blindés alliés capable de s’opposer aux Tiger et Panther.

CARACTERISTIQUES TECHNIQUES
Constructeur(s)     Fischer Body Co, Ford Motor Co
Production      4 993
Période de production     Sept. 1942 - Dec. 1943
Type     Chasseur de char
Équipage     5
Longueur châssis (m)     6.83/5.97            Largeur (m)     3.05     hauteur (m)     2.90
Poids en ordre de Combat  (kg)     29 600
Équipement radio      SCR610
ARMEMENT
Armement principal     canon de 76.2mm M7     Munitions     54
Rotation (degrés)     Manuelle (360°)     Élévation (degrés)     -10° à +19°
Viseur     M 51
Armement secondaire     1 mitrailleuse de 12, 7mm AA     Munitions     300
MOBILITE
Moteur     2 Grey Marine 6046
Type & Cylindrée     In12    13.9 litres                  Largeur chenille     42.1 cm
Puissance (max.)     375 CV à 2100 t/m
Rapport poids/puissance     12.7 cv/tonne            Pression au sol     13.4 psi
Boite de vitesse     5 avant, 1 arrière                  Garde au sol (m)     0.43
Carburant     Diesel                                          Rayon de braquage (m)     18.9
Autonomie (km)     322                                     Pente (degrés)     31°
Consommation (litres/100km)     233 sur route      Obstacle Vertical  (m)     0.61
Capacité carburant (litres)     750                      Passage à gué (m)     0.91
Vitesse sur route     40 km/h                             Chenilles     79 patins
BLINDAGE

  Frontal
Latéral
Arrière Dessus/dessous
Châssis  : 51mm à 34-90° 25mm à 90° 25mm à 90° 13mm à 0°
Caisse    : 38mm à 35° 19mm à 52° 19mm à 52° 19mm à 0°(frontal)
10mm à 0°(arrière)
Tourelle  : 57,2mm à 45 ° 25mm à 75° 25mm à 90° 19mm à 0°
Masque de canon :
57mm à 45°



LISTE NOMINATIVE DES M 10 TANK DESTROYER FRANCAIS

  • Click to enlarge image m 10 bloc moteur - manuel technique.jpg
  • Click to enlarge image m 10 coupe longitudinale.jpg
  • Click to enlarge image m 10 disposition interne - manuel technique.jpg
  • Click to enlarge image m 10 mitrailleuse antiaerienne - manuel technique.jpg
  • Click to enlarge image m 10 musee de saumur - bloc transmission photo claude balmefrezol.jpg
  • Click to enlarge image m 10 musee de saumur - boulons de fixation du blindage additionnel photo claude balmefrezol.jpg
  • Click to enlarge image m 10 musee de saumur - culasse 1 photo antoine misner.jpg
  • Click to enlarge image m 10 musee de saumur - culasse 2 photo antoine misner.jpg
  • Click to enlarge image m 10 musee de saumur - echappement photo claude balmefrezol.jpg
  • Click to enlarge image m 10 musee de saumur - glacis avant photo claude balmefrezol.jpg
  • Click to enlarge image m 10 musee de saumur - glacis avant poignee photo claude balmefrezol.jpg
  • Click to enlarge image m 10 musee de saumur - panneau arriere 1 photo claude balmefrezol.jpg
  • Click to enlarge image m 10 musee de saumur - panneau arriere 2 photo claude balmefrezol.jpg
  • Click to enlarge image m 10 musee de saumur - rack pour patins de rechange photo claude balmefrezol.jpg
  • Click to enlarge image m 10 musee de saumur - tourelle cote droit photo antoine misner.jpg
  • Click to enlarge image m 10 musee de saumur - tourelle cote gauche photo antoine misner.jpg
  • Click to enlarge image m 10 periscope  - manuel technique.jpg
  • Click to enlarge image m 10 poste de combat cote droit - manuel technique.jpg
  • Click to enlarge image m 10 poste de combat cote gauche 1 - manuel technique.jpg
  • Click to enlarge image m 10 poste de combat cote gauche 2 - manuel technique.jpg
  • Click to enlarge image m 10 poste de pilote 1 - manuel technique.jpg
  • Click to enlarge image m 10 poste de pilote 2 - manuel technique.jpg
  • Click to enlarge image m 10 poste de pilote 3 - manuel technique.jpg
  • Click to enlarge image m 10 poste de pilote 4 - manuel technique.jpg
  • Click to enlarge image m 10 postes de conduite - manuel technique.jpg
  • Click to enlarge image m 10 tourelle volant de pointage - manuel technique.jpg
  • Click to enlarge image m 10 tourelle vue de dessus - manuel technique.jpg
  • Click to enlarge image m 10 tourelle.jpg
  • Click to enlarge image m 10 trappes carburant - manuel technique.jpg
  • Click to enlarge image m 10 vue arriere - manuel technique.jpg
  • Click to enlarge image m 10 vue de dessus - manuel technique.jpg
  •


M 10 Tank Destroyer français non identifiés

  • Click to enlarge image M 10 11e RCA 01.jpg
  • Click to enlarge image M 10 11e RCA 02.jpg
  • Click to enlarge image M 10 11e RCA 03.jpg
  • Click to enlarge image M 10 11e RCA 04.jpg
  • Click to enlarge image M 10 2e RD 01.jpg
  • Click to enlarge image M 10 2e RD 02.jpg
  • Click to enlarge image M 10 2e RD 03 .jpg
  • Click to enlarge image M 10 2e RD 05.jpg
  • Click to enlarge image M 10 2e RD 06.jpg
  • Click to enlarge image M 10 2e RD 07.jpg
  • Click to enlarge image M 10 2e RD 08.jpg
  • Click to enlarge image M 10 7e RCA 01.jpg
  • Click to enlarge image M 10 7e RCA 02.jpg
  • Click to enlarge image M 10 7e RCA 03.jpg
  • Click to enlarge image M 10 7e RCA 04.jpg
  • Click to enlarge image M 10 7e RCA 05.jpg
  • Click to enlarge image M 10 7e RCA 06.jpg
  • Click to enlarge image M 10 7e RCA 07.jpg
  • Click to enlarge image M 10 7e RCA 08.jpg
  • Click to enlarge image M 10 7e RCA 09.jpg
  • Click to enlarge image M 10 7e RCA 10.jpg
  • Click to enlarge image M 10 7e RCA 11.jpg
  • Click to enlarge image M 10 7e RCA 12.jpg
  • Click to enlarge image M 10 7e RCA 13.jpg
  • Click to enlarge image M 10 7e RCA 14.jpg
  • Click to enlarge image M 10 7e RCA 15.jpg
  • Click to enlarge image M 10 7e RCA 16.jpg
  • Click to enlarge image M 10 7e RCA 17.jpg
  • Click to enlarge image M 10 7e RCA 18.jpg
  • Click to enlarge image M 10 8e RCA 001.jpg
  • Click to enlarge image M 10 8e RCA 003.jpg
  • Click to enlarge image M 10 8e RCA 010.jpg
  • Click to enlarge image M 10 8e RCA 011.jpg
  • Click to enlarge image M 10 9e RCA 02.jpg
  • Click to enlarge image M 10 9e RCA 03.jpg
  • Click to enlarge image M 10 9e RCA 04.jpg
  • Click to enlarge image M 10 9e RCA 05.jpg
  • Click to enlarge image M 10 9e RCA 07.jpg
  • Click to enlarge image M 10 9e RCA 08.jpg
  • Click to enlarge image M 10 9e RCA 09.jpg
  • Click to enlarge image M 10 9e RCA 10.jpg
  • Click to enlarge image M 10 9e RCA 11.jpg
  • Click to enlarge image M 10 9e RCA 12.jpg
  • Click to enlarge image M 10 9e RCA 13.jpg
  • Click to enlarge image M 10 9e RCA 14.jpg
  • Click to enlarge image M 10 9e RCA 15.jpg
  • Click to enlarge image M 10 9e RCA 16.jpg
  • Click to enlarge image M 10 9e RCA 17.jpg
  • Click to enlarge image M 10 9e RCA 18.jpg
  • Click to enlarge image M 10 9e RCA 19.jpg
  • Click to enlarge image M 10 RBFM 01.jpg
  • Click to enlarge image M 10 RBFM 03.jpg
  • Click to enlarge image M 10 RBFM 04.jpg
  • Click to enlarge image M 10 RBFM 05.jpg
  • Click to enlarge image M 10 RBFM 06.jpg
  • Click to enlarge image M 10 RBFM 07.jpg
  • Click to enlarge image M 10 RBFM 08.jpg
  • Click to enlarge image M 10 RBFM 09.jpg
  • Click to enlarge image M 10 RCCC 01.jpg
  • Click to enlarge image M 10 RCCC 02.jpg
  • Click to enlarge image M 10 RCCC 03.jpg
  • Click to enlarge image M 10 RCCC 04.jpg
  • Click to enlarge image M 10 RCCC 05.jpg
  • Click to enlarge image M 10 RCCC 06.jpg
  • Click to enlarge image M 10 RCCC 07.jpg
  • Click to enlarge image M 10 RCCC 08.jpg
  • Click to enlarge image M 10 RCCC 09.jpg
  • Click to enlarge image M 10 RCCC 10.jpg
  • Click to enlarge image M 10 RCCC 11.jpg
  • Click to enlarge image M 10 RCCC 12.jpg
  • Click to enlarge image M 10 RCCC 13.jpg
  • Click to enlarge image M 10 RCCC 14.jpg
  • Click to enlarge image M 10 RCCC 15.jpg
  • Click to enlarge image M 10 RCCC 16.jpg
  • Click to enlarge image x_101.jpg
  • Click to enlarge image x_103.jpg
  • Click to enlarge image x_105.jpg
  • Click to enlarge image x_108.jpg
  • Click to enlarge image x_109.jpg
  • Click to enlarge image x_110.jpg
  • Click to enlarge image x_114.jpg
  • Click to enlarge image x_115.jpg
  • Click to enlarge image x_116.jpg
  • Click to enlarge image x_120.jpg
  • Click to enlarge image x_121.jpg
  • Click to enlarge image x_122.jpg
  • Click to enlarge image x_124.jpg
  • Click to enlarge image x_125.jpg
  • Click to enlarge image x_126.jpg
  • Click to enlarge image x_127.jpg
  • Click to enlarge image x_129.jpg
  • Click to enlarge image x_130.jpg
  •



←RETOUR



1943 M 4 SHERMAN

SHERMAN


Petit rappel historique :
Bien que le nom du char Sherman soit maintenant universellement connu et adopté, il est peut-être utile de rappeler que ce surnom a été introduit par les Britanniques et que les forces américaines ne le désignaient que par M 4 et dérivés. Le succès de l'appellation Sherman a d'ailleurs été tel que les Américains ont décidé de suivre l'exemple et de donner un nom à leurs nouveaux chars.

M 4
Adopté en octobre 1941. La coque est assemblée en plaque soudées, la tourelle est coulée. Le moteur est un moteur d'avion en étoile, le Continental R 975. Le diamètre du moteur nécessitera un espace important d'où une silhouette relativement haute de la caisse. Malgré ce défaut, ce moteur est fiable et seul disponible en grande quantité. La version finale est composite avec un avant coulé et un glacis à 47°, le reste est soudé. Une  série de M 4 avec l'avant soudé à 47° a été produite, mais uniquement avec canon de 105 mm.
Ce modèle équipait essentiellement les forces américaines.

IDENTIFICATION :
C'est le modèle de base à partir duquel peuvent se différencier tous les autres modèles. La coque est constituée de plaques soudées. Les modèles tardifs ont une coque composite, avant coulé et arrière soudé, qui peut le faire confondre avec un A1.
Par rapport aux autres versions, on peut le distinguer la saillie formée par le capot de la ventilation juste derrière la tourelle et les ouies de ventilation à l'arrière.. En vue arrière le M 4 se distingue par la découpe du panneau arrière.

Les M 4 Français :
A priori, le M 4 avec canon de 75mm n'a pas été fourni aux unités blindées françaises. Quelques rares M 4 à coque composite ont été livrés, 2 exemplaires connus au 501e RCC et au 12e R.C.
Les modèles équipés de 105mm ont été perçus par les unités de la 2e DB.
On trouve par contre des M 4 dans les régiments d'artillerie motorisés équipés de M 7 Priest. Affectation logique puisque que les 2 engins possèdent la même motorisation.

  • Click to enlarge image M 4 Tableau de bord.jpg
  • Click to enlarge image m 4 01.jpg
  • Click to enlarge image m 4 02.jpg
  • Click to enlarge image m 4 03.jpg
  • Click to enlarge image m 4 0RAPD 25971.jpg
  • Click to enlarge image m 4 Instrument panel.jpg
  •

CARACTERISTIQUES TECHNIQUES
Constructeur : Pressed Steel Car Co., Baldwin Locomotive Works, American Locomotive Co.,
Pullman Standard Car Co., Detroit Tank Arsenal

Production : 6 748 (canon de 75mm)
1 641 (canon de 105mm)

Période de production : Juillet 1942 → Janvier 1944
Type : char moyen  Équipage : 5
Longueur châssis (m) : 5,89  Largeur (m)  : 2,62
Hauteur (m) : 2,74  Poids en ordre de Combat  (kg)  : 30 300
Viseur : M55, M38  Équipement radio : SCR508/528/538
ARMEMENT
Armement principal : canon de 75mm M3  Munitions : 97
Rotation (degrés) : 360° en 15 secondes Élévation (degrés) : -10° à +25°
Armement secondaire  :
2 mitrailleuses de 7,62 mm M1919 A4 (coaxiale + caisse)
1 mitrailleuse de 12,7 mm HB M2 (AA)
Munitions : 7,62 mm : 4 750                    12,7 mm : 300
MOBILITE
Moteur :
Continental R975 C1 Chenilles :
79 patins
Type & Cylindrée :
R9, 15.9 litres Largeur chenille :
42,1 cm
Puissance (max.) : 400 CV à 2400 t/m
Rapport poids/puissance :
13.2 CV/tonne Pression au sol :
13,7 psi
Boite de vitesse :
5 avant, 1 arrière Garde au sol (m) :
0,43
Carburant :
Essence Rayon de braquage (m) :
18,9
Autonomie (km) :
193 Pente (degrés) :
31°
Consommation (litres/100km) :
412 sur route Obstacle Vertical (m) :
0.61
Capacité carburant (litres) :
796 passage à gué (m) :
1,00
Vitesse sur route :
34 km/h franchissement (m) :
2,30
BLINDAGE Frontal Latéral Arrière Dessus/dessous
Châssis 51mm à 34-90° 38mm à 90° 38mm à 80°-90° 25mm à 0°(avant) 13mm à 0°(arrière)
Caisse 51mm à 34°     19mm à 0-7°
Tourelle 76mm à 60° 51mm à 85° 51mm à 90° 25mm à 0°
Masque de canon 89mm à 90°


M 4 A1

Adopté en décembre 1941, il est similaire au M 4 mais sa coque coulée en une seule pièce présente de meilleures caractéristiques balistiques. En janvier 1944, l'adoption du canon de 76mm dans la tourelle T 23 entraînera la refonte totale de la coque coulée et le blindage frontal sera incliné à 47°.
A partir d'août 1944 la suspension est du type HVSS.

IDENTIFICATION :
Le A1 se caractérise par une coque coulée aux formes arrondies. la pointe avant boulonnée n'est visible que sur les tous premiers modèles. En vue avant il peut-être confondu avec un M 4 tardif à coque composite.

Les A1 français :
Le M 4 A1 n'équipait pas les unités françaises dans leur dotation d'origine. En cours de campagne, il remplace souvent le modèle A4 (qui n'est plus produit). En fonction des disponibilités, les remplacements se font avec des A1 à canon de 76mm ou parfois des tous premiers modèles reconditionnés.

  • Click to enlarge image Char SHERMAN M 4 A1 blindage 01.jpg
  • Click to enlarge image Char SHERMAN M 4 A1 blindage 02.jpg
  • Click to enlarge image Char SHERMAN M 4 A1 blindage 03.jpg
  • Click to enlarge image Char SHERMAN M 4 A1 blindage 04.jpg
  • Click to enlarge image M 4 A1 Caractéristiques 19.jpg
  • Click to enlarge image M 4 A1 Caractéristiques 20.jpg
  • Click to enlarge image M 4 Caractéristiques 17.jpg
  • Click to enlarge image M 4 Caractéristiques 18.jpg
  • Click to enlarge image m 4 a1 01.jpg
  • Click to enlarge image m 4 a1 02.jpg
  • Click to enlarge image m 4 a1 05.jpg
  • Click to enlarge image m 4 a1 76 01.jpg
  • Click to enlarge image m4 Instrument panel.jpg
  • Click to enlarge image m4 R-975 01 front view.jpg
  • Click to enlarge image m4 R-975 02 rear view.jpg
  • Click to enlarge image m4 R-975 lubrication system.jpg
  •

CARACTERISTIQUES TECHNIQUES
Constructeur : Lima Locomotive Works, Pressed Steel Car Co.,  Pacific Car and Foundry
Production : 6 281 (canon de 75mm)
3 396 (canon de 76mm)
Période de production : Février 1942 →
Décembre 1943
Type : char moyen  Équipage : 5
Longueur châssis (m) : 5,84
Largeur (m)  : 2,62
Hauteur (m) : 2,74  Poids en ordre de Combat  (kg)  : 30 300
Viseur : M38, M71D, M47A2 Équipement radio : SCR508/528/538
ARMEMENT
Armement principal : canon de 75mm M3    Munitions :   97
ou canon de 76mm M1A1, M1A1C, ou M1A2 Munitions :  71
Rotation (degrés) : 360° en 15 secondes Élévation (degrés) : -10° à +25°
Armement secondaire  :
2 mitrailleuses de 7,62 mm M1919 A4 (coaxiale + caisse)
1 mitrailleuse de 12,7 mm HB M2 (AA)
Munitions : 7,62 mm : 4 750                    12,7 mm : 300
MOBILITE
Moteur :
Continental R975 C1 Chenilles :
79 patins
Type & Cylindrée :
R9, 15.9 litres Largeur chenille :
42,1 cm
Puissance (max.) : 400 CV à 2400 t/m
Rapport poids/puissance :
13.2 CV/tonne Pression au sol :
13,7 psi
Boite de vitesse :
5 avant, 1 arrière Garde au sol (m) :
0,43
Carburant :
Essence Rayon de braquage (m) :
18,9
Autonomie (km) :
193 Pente (degrés) :
31°
Consommation (litres/100km) :
412 sur route Obstacle Vertical (m) :
0.61
Capacité carburant (litres) :
796 passage à gué (m) :
1,00
Vitesse sur route :
34 km/h franchissement (m) :
2,30
BLINDAGE Frontal Latéral Arrière Dessus/dessous
Châssis 51mm à 34-90° 38mm à 90° 38mm à 80°-90° 25mm à 0°(avant) 13mm à 0°(arrière)
Caisse 51mm à 34°     19mm à 0-7°
Tourelle 76mm à 60° 51mm à 85° 51mm à 90° 25mm à 0°
Masque de canon 89mm à 90°


M 4 A2

Adopté en décembre 1941, il est extérieurement identique au M 4 mais est motorisé par deux diesel G.M. 6.71. Il était relativement apprécié pour sa résistance à l'incendie due à la nature du carburant (gasoil ou pétrole lampant) et sa vitesse supérieure aux autres modèles. Il n'a pas été utilisé par l'armée américaine (sauf chez les Marines) et donc a surtout servi à équiper les armées alliées britanniques, russes et françaises.
Le M 4 A2 était souvent équipé de plaques de blindage additionnelles soudées aux endroits sensibles.

IDENTIFICATION :
La pointe avant est coulée. La caisse et la tourelle portent souvent des blindages additionnels. Pas de saillie sur le capot moteur, pas d'ouies de ventilation à l'arrière.

Les A2 français :
Le M 4 A2 équipe 5 régiments de chars : le 501e Régiment de Chars de Combat, les 5e, 6e et 12e Régiments de Chasseurs d'Afrique, le 12e Régiment de Cuirassiers.

  • Click to enlarge image M 4 A2 01.jpg
  • Click to enlarge image M 4 A2 02.jpg
  • Click to enlarge image M 4 A2 Caractéristiques 02.jpg
  • Click to enlarge image M 4 A2 Caractéristiques 03.jpg
  • Click to enlarge image M 4 A2 Caractéristiques 04.jpg
  • Click to enlarge image M 4 A2 Caractéristiques 17.jpg
  • Click to enlarge image M 4 A2 Tableau de bord.jpg
  • Click to enlarge image M 4 A2 protection grenades magnétiques.jpg
  •


CARACTERISTIQUES TECHNIQUES
Constructeur : Fisher Tank Arsenal, Pullman Standard Car Co., American Locomotive Co.,
Baldwin Locomotive Works, Federal Machine and Welder Co.
Production : 8 053 (canon de 75mm)
3 230 (canon de 76mm)
Période de production : Avril 1942 - Mai 1944
Type : char moyen  Équipage : 5
Longueur châssis (m) : 5,92
Largeur (m)  : 2,62
Hauteur (m) : 2,74  Poids en ordre de Combat  (kg)  : 31 800
Viseur : M55, M38 Équipement radio : SCR508/528/538
ARMEMENT
Armement principal : canon de 75mm M3    Munitions :   97
ou canon de 76mm M1A1, M1A1C, ou M1A2 Munitions :  71
Rotation (degrés) : 360° en 15 secondes Élévation (degrés) : -10° à +25°
Armement secondaire  :
2 mitrailleuses de 7,62 mm M1919 A4 (coaxiale + caisse)
1 mitrailleuse de 12,7 mm HB M2 (AA)
Munitions : 7,62 mm : 4 750                    12,7 mm : 300
MOBILITE
Moteurs :
2  Grey Marine 6046 Chenilles :
79 patins
Type & Cylindrée :
In12, 13.9 litres Largeur chenille :
42,1 cm
Puissance (max.) : 410 CV à 2900 t/m
Rapport poids/puissance :
12.9 CV/tonne Pression au sol :
14,4 psi
Boite de vitesse :
5 avant, 1 arrière Garde au sol (m) :
0,43
Carburant :
Gas-oil Rayon de braquage (m) :
18,9
Autonomie (km) :
241 Pente (degrés) :
31°
Consommation (litres/100km) :
279 sur route Obstacle Vertical (m) :
0.61
Capacité carburant (litres) :
673 passage à gué (m) :
1,00
Vitesse sur route :
42 km/h franchissement (m) :
2,30
BLINDAGE Frontal Latéral Arrière Dessus/dessous
Châssis 51mm à 34-90° 38mm à 90° 38mm à 80°-90° 25mm à 0°(avant) 13mm à 0°(arrière)
Caisse 51mm à 34°
64mm à 43°
    19mm à 0-7°
Tourelle 76mm à 60° 51mm à 85° 51mm à 90° 25mm à 0°
Masque de canon 89mm à 90°


M 4 A3

Adopté en janvier 1942, il est extérieurement identique au M 4. Il dispose d'un vrai moteur de char, le Ford V 8 GAA spécialement conçu pour ce char et devant remplacer le continental. Ce char équipait en priorité les unités américaines mais un certain nombre a été utilisé par la 2ème DB.

IDENTIFICATION :
L'avant est toujours en blindage coulé. La caisse est très souvent du second modèle (blindage à 47°). Pas de saillie sur le capot moteur, pas d'ouies de ventilation à l'arrière.

Les A3 français :
En cours de campagne, des A3 à canon de 75mm viendront remplacer les A2 détruits ou réformés. A partir d'août 1944, les A3 sont produits avec le canon de 76mm.

  • Click to enlarge image M 4 A3 01.jpg
  • Click to enlarge image M 4 A3 Caractéristiques 17.jpg
  • Click to enlarge image M 4 A3 Tableau de bord ancien modele.jpg
  • Click to enlarge image M 4 A3 Tableau de bord modele actuel.jpg
  • Click to enlarge image M 4 A3 poste pilote.jpg
  • Click to enlarge image SHERMAN M 4 A3 blindage 01.jpg
  • Click to enlarge image SHERMAN M 4 A3 blindage 02.jpg
  • Click to enlarge image SHERMAN M 4 A3 blindage 03.jpg
  • Click to enlarge image SHERMAN M 4 A3 blindage 04.jpg
  • Click to enlarge image m4 Instrument panel 1.jpg
  • Click to enlarge image m4A3 Ford V8 rear view.jpg
  • Click to enlarge image m4A3 Ford V8 right view.jpg
  •

CARACTERISTIQUES TECHNIQUES
Constructeur : Fisher Tank Arsenal, Detroit Tank Arsenal (Chrysler)
Production : 1 690 (canon de 75mm)
3 039 (canon de 105mm)
3 370 (canon de 76mm)
Période de production : Février 1944 →
Mars 1945
Type : char moyen  Équipage : 5
Longueur châssis (m) : 5,92
Largeur (m)  : 2,62
Hauteur (m) : 2,74  Poids en ordre de Combat  (kg)  : 31 800
Viseur : M70F, M38A2, M71D, M47A2 Équipement radio : SCR508/528/538
ARMEMENT
Armement principal : canon de 75mm M3    Munitions :   104
ou canon de 76mm M1A1, M1A1C, ou M1A2 Munitions :  71
Rotation (degrés) : 360° en 15 secondes Élévation (degrés) : -10° à +25°
Armement secondaire  :
2 mitrailleuses de 7,62 mm M1919 A4 (coaxiale + caisse)
1 mitrailleuse de 12,7 mm HB M2 (AA)
Munitions : 7,62 mm : 6 250                    12,7 mm : 300
MOBILITE
Moteur :
Ford GAA Chenilles :
79 patins
Type & Cylindrée :
V8, 18.0 litres Largeur chenille :
42,1 cm
Puissance (max.) : 500 cv à 2600  t/m
Rapport poids/puissance :
15.8 cv/tonne Pression au sol :
14,3 psi
Boite de vitesse :
5 avant, 1 arrière Garde au sol (m) :
0,43
Carburant :
Essence Rayon de braquage (m) :
18,9
Autonomie (km) :
161 Pente (degrés) :
31°
Consommation (litres/100km) :
475 sur route Obstacle Vertical (m) :
0.61
Capacité carburant (litres) :
764 passage à gué (m) :
1,00
Vitesse sur route :
42 km/h franchissement (m) :
2,30
BLINDAGE Frontal Latéral Arrière Dessus/dessous
Châssis 64-108mm à 34-90° 38mm à 90° 38mm à 80°-90° 25mm à 0°(avant) 13mm à 0°(arrière)
Caisse 51mm à 34°
64mm à 43°
    19mm à 0-7°
Tourelle 76mm à 60° 51mm à 85° 51mm à 90° 25mm à 0°
Masque de canon 89mm à 90°


M 4 A3 E2 JUMBO

Basé sur le M 4 A3, il bénéficie d'un blindage renforcé sur l'avant et les côtés de la caisse. La tourelle est également surblindée. Compte tenu de l'accroissement de son poids, il était très souvent doté d'élargisseurs sur les chenilles.
Le Jumbo ne semble pas avoir équipé en grand nombre l'Armée Française. Un seul exemplaire connu était affecté au 2e RCA.

CARACTERISTIQUES TECHNIQUES
Constructeur : Fisher Tank Arsenal
Production : 254 Période de production : Juin à Juillet 1944
Type : char moyen  Équipage : 5
Longueur châssis (m) : 5,92
Largeur (m)  : 2,62
Hauteur (m) : 2,74  Poids en ordre de Combat  (kg)  : 38 100
Viseur : M71G, M38A2 Équipement radio : SCR508/528/538
ARMEMENT
Armement principal : canon de 75mm M3    Munitions :   104
Rotation (degrés) : 360° en 15 secondes Élévation (degrés) : -10° à +25°
Armement secondaire  :
2 mitrailleuses de 7,62 mm M1919 A4 (coaxiale + caisse)
1 mitrailleuse de 12,7 mm HB M2 (AA)
Munitions : 7,62 mm : 6 250                    12,7 mm : 300
MOBILITE
Moteur :
Ford GAA Chenilles :
79 patins
Type & Cylindrée :
V8, 18.0 litres Largeur chenille avec élargisseurs :
51,1 cm
Puissance (max.) : 500 cv à 2600  t/m
Rapport poids/puissance :
13.1 cv/tonne Pression au sol :
14,3 psi
Boite de vitesse :
5 avant, 1 arrière Garde au sol (m) :
0,43
Carburant :
Essence Rayon de braquage (m) :
18,9
Autonomie (km) :
161 Pente (degrés) :
31°
Consommation (litres/100km) :
475 sur route Obstacle Vertical (m) :
0.61
Capacité carburant (litres) :
764 passage à gué (m) :
1,00
Vitesse sur route :
35 km/h franchissement (m) :
2,30
BLINDAGE Frontal Latéral Arrière Dessus/dessous
Châssis 114-140mm à 34-90° 38mm à 90° 38mm à 80°-90° 25mm à 0°(avant) 13mm à 0°(arrière)
Caisse 102mm à 43°
76mm à 90°   19mm à 0-7°
Tourelle 152mm à 78° 152mm à 85° 152mm à 88° 25mm à 0°
Masque de canon 178mm à 90°



M 4 A4

Le modèle M 4 A4 fut fabriqué en 7 499 exemplaires entre juin 1942 et août 1943.
Adopté en février 1942, le A4 est une tentative pour pallier à l'insuffisance de moteurs de chars en adaptant un assemblage de cinq moteurs de camions sur un même arbre. Réalisé par Chrysler et dénommé Multibank, ce moteur a nécessité l'allongement du châssis ce qui permet de reconnaître ce modèle au premier coup d'œil.
Réservé aux armées alliées, ce char n'a jamais servi dans l'armée américaine.
Armement : canon de 75mm
Construction : Détroit Tank Arsenal (Chrysler)

IDENTIFICATION :

Le modèle A4 se distingue aisément des autres M 4 par un écartement supérieur entre les bogies du train de roulement. A l’avant, la pointe était toujours en trois parties boulonnées. Le compartiment moteur laissait apparaître l’excroissance du radiateur et des ouïes de ventilation à l'arrière.
La tourelle portait le 75m avec le montage M 34 puis M 34 A1. Le A 4 n’a jamais été réarmé hormis chez nos alliés britanniques qui ont construit près de 600 Fireflies en grande partie sur base du M 4 A4 (appellation britannique SHERMAN V).
La caisse portait  parfois des plaques de blindages supplémentaires sur les côtés mais cette adjonction était peu courante.

Les A4 français :

Dans l’armée française, le M 4 A4 a équipé les unités suivantes :
1er et 2ème Régiment de Cuirassiers
1er et 2ème Régiment de Chasseurs d’Afrique
Après la guerre, les A4 survivants ont été remotorisés par l’arsenal de Rueil en 1952 avec des moteurs Continental R975 C1 en étoile et rebaptisés M 4 A4T.
  • Click to enlarge image M 4 A4 0008.jpg
  • Click to enlarge image M 4 A4 0010.jpg
  • Click to enlarge image M 4 A4 0046.jpg
  • Click to enlarge image M 4 A4 01 photo ECPA T2780.jpg
  • Click to enlarge image M 4 A4 02.jpg
  • Click to enlarge image M 4 A4 Chrysler Multibank 1.jpg
  • Click to enlarge image M 4 A4 Chrysler Multibank 2.jpg
  • Click to enlarge image M 4 A4 Coupe.jpg
  • Click to enlarge image M 4 A4 Tableau de bord 2.jpg
  • Click to enlarge image M 4 A4 Tableau de bord.jpg
  • Click to enlarge image M 4 Caractéristiques 01.jpg
  • Click to enlarge image M 4 Caractéristiques 02.jpg
  • Click to enlarge image M 4 Caractéristiques 03.jpg
  • Click to enlarge image M 4 Caractéristiques 17.jpg
  •



CARACTERISTIQUES TECHNIQUES
Constructeur :  Detroit Tank Arsenal (Chrysler)
Production : 7 499
Période de production : Juillet 1942 →
Septembre 1943

Type : char moyen  Équipage : 5
Longueur châssis (m) : 5,89  Largeur (m)  : 2,62
Hauteur (m) : 2,74  Poids en ordre de Combat  (kg)  : 30 300
Viseur : M38  Équipement radio : SCR508/528/538
ARMEMENT
Armement principal : canon de 75mm M3  Munitions : 97
Rotation (degrés) : 360° en 15 secondes Élévation (degrés) : -10° à +25°
Armement secondaire  :
2 mitrailleuses de 7,62 mm M1919 A4 (coaxiale + caisse)
1 mitrailleuse de 12,7 mm HB M2 (AA)
Munitions : 7,62 mm : 6 250                    12,7 mm : 300
MOBILITE
Moteur :
Chrysler A57 Chenilles :
83 patins
Type & Cylindrée :
Multibank 30, 20.5 litres Largeur chenille :
42,1 cm
Puissance (max.) : 425 CV à 2600 t/m
Rapport poids/puissance :
13.4 CV/tonne Pression au sol :
13,2 psi
Boite de vitesse :
5 avant, 1 arrière Garde au sol (m) :
0,43
Carburant :
Essence Rayon de braquage (m) :
18,9
Autonomie (km) :
161 Pente (degrés) :
31°
Consommation (litres/100km) :
452 sur route Obstacle Vertical (m) :
0.61
Capacité carburant (litres) :
727 passage à gué (m) :
1,00
Vitesse sur route :
32 km/h franchissement (m) :
2,30
BLINDAGE Frontal Latéral Arrière Dessus/dessous
Châssis 51mm à 34-90° 38mm à 90° 38mm à 80°-90° 25mm à 0°(avant) 13mm à 0°(arrière)
Caisse 51mm à 34° 38mm à 50°    19mm à 0-7°
Tourelle 76mm à 60° 51mm à 85° 51mm à 90° 25mm à 0°
Masque de canon 76mm à 90°

 Eléments communs à tous les types de Sherman :

  • Click to enlarge image M 4 Caractéristiques 23.jpg
  • Click to enlarge image M 4 Sherman - chef de char 2.jpg
  • Click to enlarge image M 4 Sherman - chef de char.jpg
  • Click to enlarge image M 4 Sherman - mitr dca 3.jpg
  • Click to enlarge image M 4 lot de bord.jpg
  • Click to enlarge image M4 Turret_Ass'y_2.jpg
  • Click to enlarge image M4 Turret_Ass'y_3.jpg
  • Click to enlarge image M4 Turret_Assembly_1.jpg
  • Click to enlarge image M4 Turret_Assembly_2.jpg
  • Click to enlarge image M4 Turret_Assembly_3.jpg
  • Click to enlarge image Turret Ass'y.jpg
  • Click to enlarge image Turret cut away view.jpg
  • Click to enlarge image arm-m40058.jpg
  • Click to enlarge image arm-m40060.jpg
  • Click to enlarge image arm-m40061.jpg
  • Click to enlarge image m4 Final drive Ass'y.jpg
  • Click to enlarge image m4 Final drive Assemblies.jpg
  • Click to enlarge image m4 Final drive Assembly.jpg
  • Click to enlarge image m4 Hull driver door Ass'y 2.jpg
  • Click to enlarge image m4 Hull driver door Ass'y.jpg
  • Click to enlarge image m4 Hull driver door Assembly 2.jpg
  • Click to enlarge image m4 Hull driver door Assembly.jpg
  • Click to enlarge image m4 coupole.jpg
  • Click to enlarge image tourelle M4 01.jpg
  • Click to enlarge image tourelle M4 02.jpg
  • Click to enlarge image tourelle M4 03.jpg
  • Click to enlarge image tourelle M4 04.jpg
  •



TABLEAU COMPARATIF

DES CHÂSSIS DU M4 SHERMAN

M 4



présence d'ouïes de ventilation à l'arrière canon de 75 ou 105mm



découpe du panneau arrière



M 4 A1




Coque coulée arrondie
canon de 75 ou 76mm



découpe du panneau arrière

capots moteurs identiques au M 4

M 4 A2




pas d'ouïes de ventilation à l'arrière
Capot moteur plane
canon de 75 ou 76mm

pointe avant toujours monobloc 2 pots d'échappement horizontaux

M 4 A3




caisse majoritairement avec blindage à 47°
pas d'ouïes de ventilation à l'arrière
canon  de 75, 76 ou 105mm

pointe avant toujours monobloc

2 pots d'échappement verticaux



M 4 A4




châssis rallongé, radiateur en saillie,
uniquement avec canon de 75

pointe avant toujours en 3 parties
