1976 VAB VCAC

VAB MEPHISTO

Le véhicule de combat anti-chars a pour mission essentielle la destruction des chars de bataille.
Le missile HOT dont il est équipé donne à cet engin blindé à roues la capacité de détruire, tout en restant hors de leur portée, des véhicules 3 ou 4 fois plus lourds et plus coûteux.
Par sa vitesse, sa discrétion, le V.C.A.C est un véritable barrage anti-chars mobile, se déplaçant deux fois plus vite que les engins chenillés. Il détruit tous les chars connus sans exception. Le V.C.A.C existe en version 4 x 4 et 6 x 6, utilisant la même caisse et les mêmes organes mécaniques.
Il est amphibie et protégé N.B.C.
TOURELLE MEPHISTO
Système spécialement conçu pour l’installation du système anti-chars HOT sur véhicule blindé à roues SAVIEM, et permettant une utilisation sous protection totale. Intégré au véhicule, l’installation comporte en particulier :

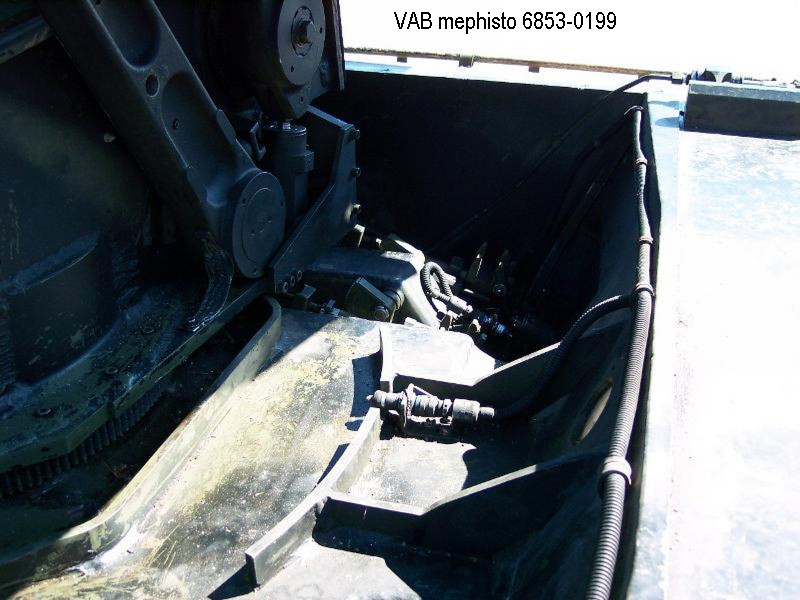

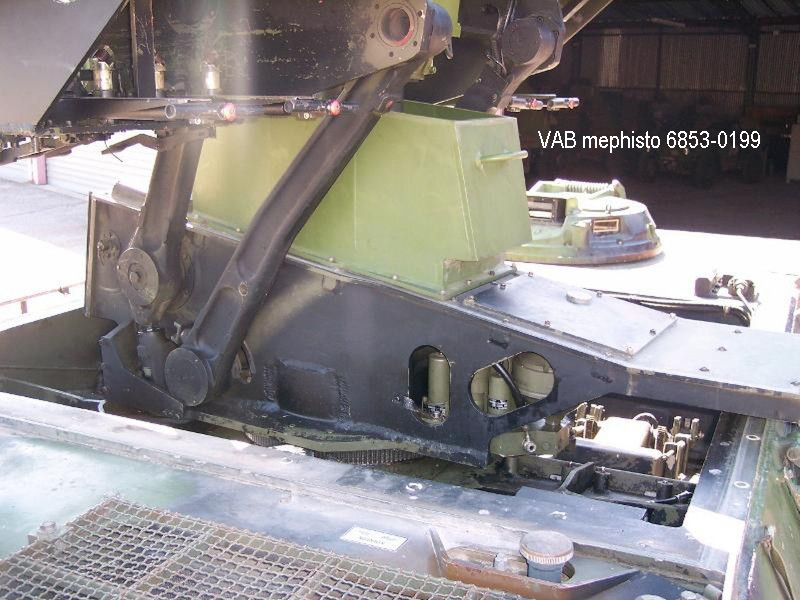

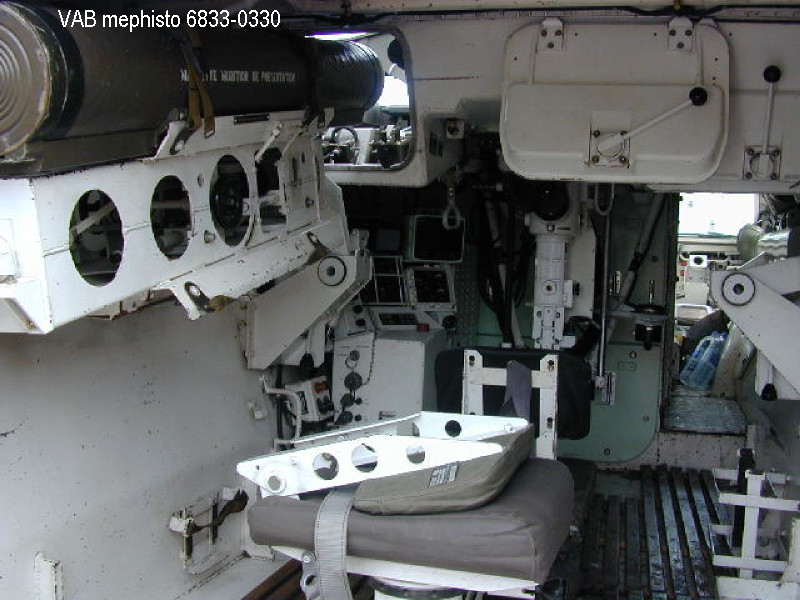

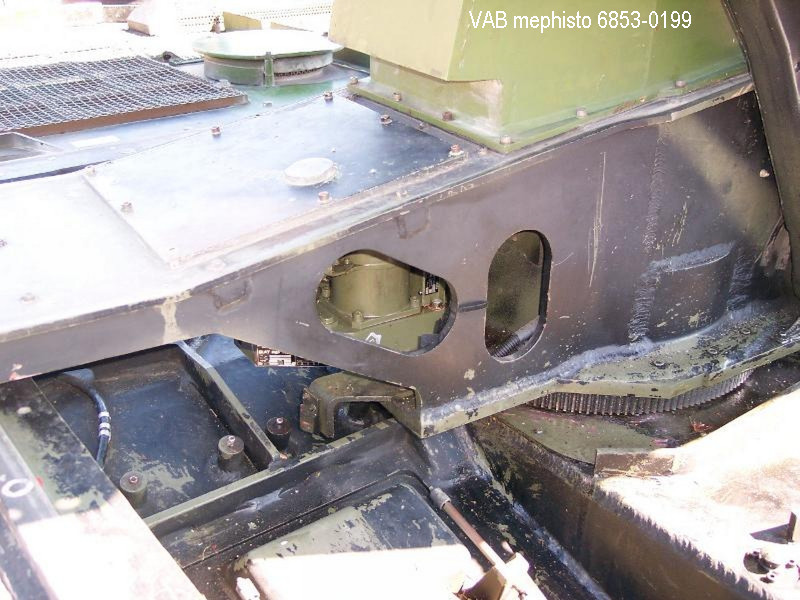

Un module élévateur :
- avec 4 munitions HOT prêtes au tir.
- à motorisation électrique.
- qui peut être mis en position haute :    tir en azimut: 360° sans limitation, en site : 10°
- en position basse : système éclipsé dans le toit du véhicule pour rechargement des munitions par l’intérieur.

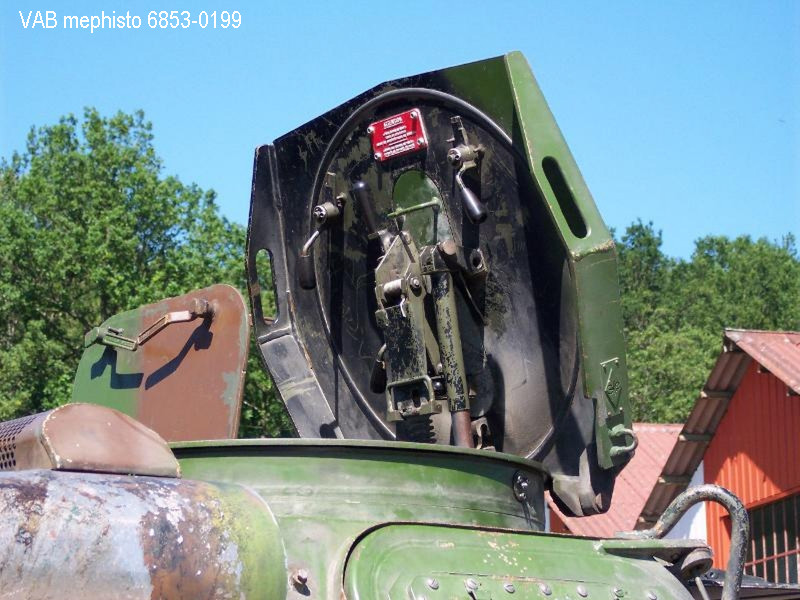

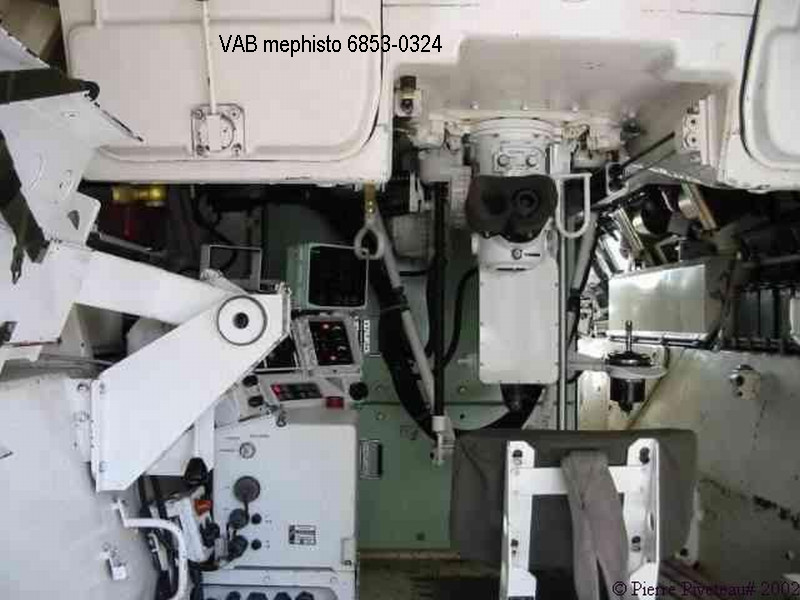

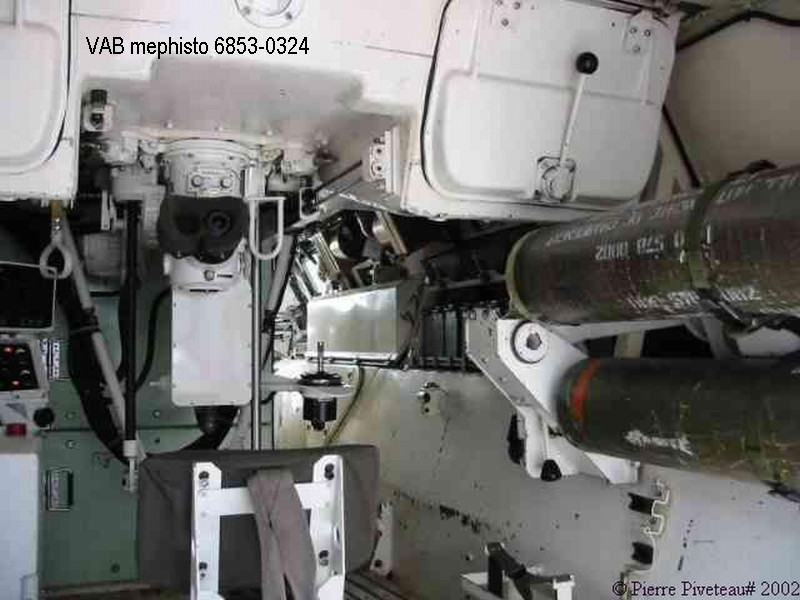

Un système de visée:
- périscopique situé dans l’axe du module
- tête pivotante à miroir gyrostabilisé   ensemble rétractable en position route
- lunette à deux grossissements : G : 3 - champ 18° G :12-champ 50°
Un ensemble électronique:
- avec commandes de pointage de la lunette et des mouvements du module.
- pour l’élaboration de la séquence de tir et des ordres de guidage.

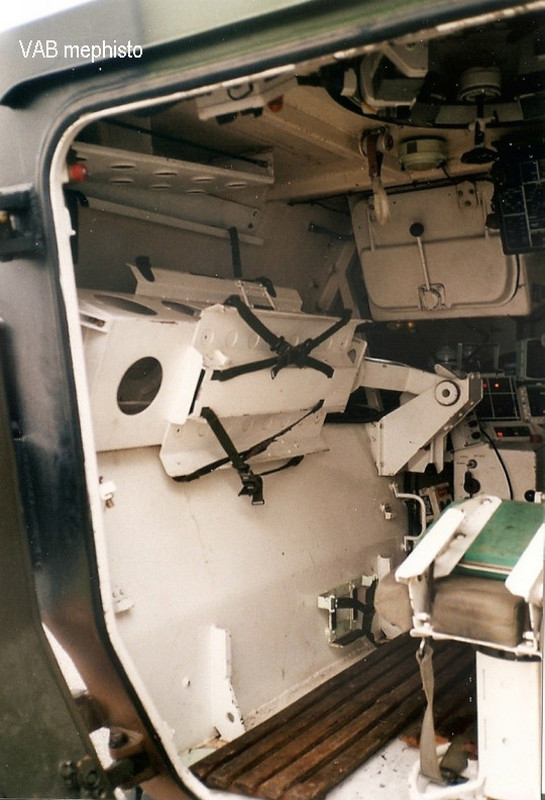

Munitions disponibles : 4 sur le module élévateur        8 à l’intérieur du véhicule

MISSILES
- Guidage : automatique par faisceau infra-rouge. télécommande par fil.
- Lancement : directement du tube conteneur par propulseur d’accélération.
- Vitesse : 250 m/s assurée après la sortie du tube par un propulseur de croisière.
- Tête militaire : charge creuse.
-  Portée : 75m à 4000m.
-  Temps de trajectoire : 2000 m/ 9s. 3000 m/ 13s.  4000 m/ 17s.
-  Poids de la munîtion complète :32 kg.(tube et missile).
-  Longueur : 1,27 m.
